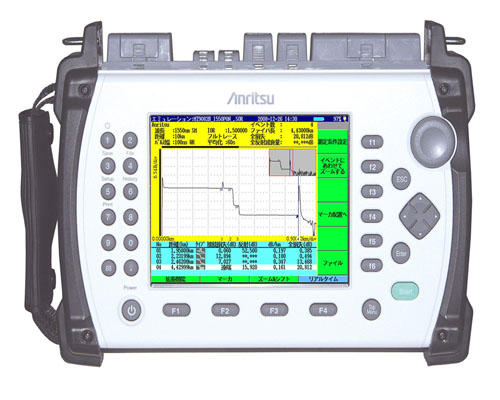

光时域反射仪(OTDR)
主要特点:
• 测试准备时间不超过15秒
• 电池工作时间10小时
• 针对不同场合的测试模式,如标准、工程、故障定位模式
• 标配有光源和光功率计
• 5cm的高分辨率
• 0.8米的事件盲区
• 动态范围可以达到45dB
• 内部存储器最多可存1000条曲线,外接USB存储多达30000条曲线
• 坚固密封的外形设计提供了在最恶劣环境中的长期使用保证
• 在线光纤检查机制可有效保护仪表和设备
• 支持通用的Telcordia SR-4731格式(第二版)
• 免费且简便的软件升级
完整的PON 测试:
很多OTDR 目前声称能够测试基于PON 的FTTx 网络,MT9082 系列和它们的区别在于其能够进行高分辨率测试的同时保持高动态范围,其业界领先的分辨率可以保证能够进行对邻近
的分布式光分路器和单个1:64 及1:128 的光分路器进行完整和精确测量。
紧凑,轻便的一体化仪表:
MT9082系列尺寸小、重量轻,其尺寸仅有:28.4cm x20cm x7.7cm(宽x高x深),重量仅为2.2kg,所以MT9082系列具有良好的便携性,同时其坚固的外型设计可适应恶劣的外部环境。多波形比较功能通过比较当前和已存储的轨迹数据,用户可以轻松评估不同测试时间的轨迹变化,从而在这些变化影响业务之前发现故障;或者用户可以比较不同波长的轨迹数据来分析安装时的问题如宏弯曲等。
双模式操作:高分辨率/ 增强型范围:
很多OTDR 可以提供高盲区分辨率或高动态范围,MT9082 采用双模设计,可以满足以上两种特性。根据要测试的任务,用户可以非常简单的选择高分辨率模式或增强范围模式。当选择高分辨率模式时,MT9082C8/B8/A8 的盲区小于1m,同时提供好的测量范围;当选择增强型模式时,MT9082C8/B8A8 提供无与伦比的测量距离、测试速度和盲区,100Km 以上的光纤在几十秒内即可完成测试。增强性模式也可用于测试PON 网络,可以穿透1:64 的分路器。MT9082C8 支持穿透1:128 的光分路器。
性能指标:
型号 |
MT9082A9 |
MT9082B9 |
MT9082C9 |
动态范围 |
39/37.5dB |
42/41dB |
45dB |
尺寸与重量 |
不带保护盖(无选项010) |
尺寸:270 (宽) x 165 (高) x 61 (深) mm |
|
重量:2.2 公斤 (4.8磅) 包括电池 |
|||
带保护盖(加选项010) |
尺寸:284 (宽) x 200 (高) x 77(深) mm |
||
重量:2.9 公斤 (6.4磅) 包括电池 |
|||
显示器 |
6.5 英寸TFT-LCD (640×480, 带清晰的背景光) |
||
接口 |
USB 1.1, TypeA×1 (USB存储器), Type B×1 (PC). |
||
数据存储 |
内部存储器:约1000条曲线 外部存储器(USB): 512 MB约30,000条曲线 |
||
电源 |
12 VDC, 100 到 240 VAC, 允许的输入电压范围: 90 到 264 V, 50/60 Hz |
||
电池 |
类型:锂电池 工作时间*1: 8小时 充电时间: < 5小时 (关机时) |
||
节电功能 |
背景灯关闭功能:禁止/1-99分钟 自动关机功能:禁止/1-99分钟 |
||
垂直刻度 |
每格 0.05,0.1, 0.25, 0.5, 1, 2.5, 5, 6.5 dB |
||
IOR设置 |
1.000000 - 1.999999 (步长0.000001) |
||
距离单位 |
千米,米,千英尺,英尺,英里 |
||
显示语言 |
简体中文 |
||
采样点数*2 |
一般模式: 5001,高分辨率模式:20001或25001 |
||
采样分辨率 |
0.05~40m |
||
损耗测试精度 |
±0.05dB/dB或±0.1dB(其中更大者) |
||
距离测试精度 |
±1m ±3×测试距离×10-5± 标识分辨率 |
||
距离范围 |
单模:0.5, 1, 2.5, 5, 10, 25, 50,100,200 km |
||
测试模式 |
故障定位:测试端点/断点位置,端到端损耗,光纤长度 标准OTDR:用户可选自动或手动设置 工程OTDR:自动、多波长测试光源:稳定光源(连续,270Hz,1kHz,2kHz输出) |
其他参数:
光纤事件分析 |
自动或手动操作,以表格形式显示 |
OTDR 波形格式 |
Telcordia 通用的. SOR, 第2版 (SR-4731) |
其它功能 |
实时扫描 :0.15秒 损耗测试模式:2点损耗,dB/km,2点LSA,接头损耗,回损 平均模式:可按时间设定(1-3600秒) 工作光纤检测:验证光纤中是否有通信光存在 连接检查:自动检查OTDR与FUT的连接质量 波形重叠和比较,模板功能,支持USB键盘 |
环境条件 |
工作温度和湿度:0℃~+40℃, ﹤80%(无冷凝) |
EMC |
EN61326,EN61000 |
LVD |
EN61010-1 |
