光时域反射仪（OTDR）
特点:

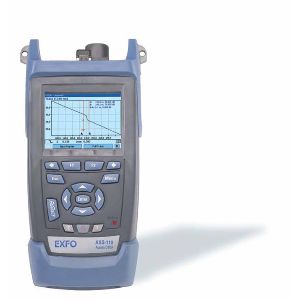

XS-100 系列OTDR是结构紧凑的手持式仪表，专门针对接入/FTTx 网络测试而优化。
★ 0.8m的卓越的事件盲区
★ 使用者友好界面：一键式测试，并配有EXFO独有的
FTTx软件包（包含宏弯曲/故障寻找器、通过/未通过指
示器）
★ 故障寻找器模式，可快速识别/查找光纤的断裂位置
★ PON故障诊断（选项）：专用于1625nm的测试端口，
并集成一个能够过滤全部不必要信号（1310、1490和
1550） 的滤波器，进行在线测试功能时不会影响网络
的正常业务，并确保OTDR测量准确。
★ 光功率计、可视故障定位仪（VFL）、光纤检查探测器
和IP测试（选件）
一般特性:
接口：2个USB接口，红外线接口
内存容量：500条曲线
电源：AC/DC适配器 100-240V 50-60Hz 可充电锂电池，连续使用3小时
工作温度：-10℃～50℃
存储温度：-40℃～70℃
相对湿度：0﹪～95﹪
尺寸：250×125×75mm
重量：1Kg
技术指标:
规格
AXS-100
AXS-110
脉冲宽度(ns)
10, 30, 100, 275, 1000, 2500, 10 000
多模：5, 10, 30, 100, 275, 1000
单模：5, 10, 30, 100, 275, 1000, 2500, 10 000
线性度(dB/dB)
±0.05
±0.03
损耗阈值(dB)
0.05
0.01
损耗分辨率(dB)
0.01
0.01
采样分辨率(m)
0.16 到5
多模：0.08 到2.5;
单模：0.08 到5.0
采样点
高达30,000
高达64,000
距离不确定性(m)
±（1 + 0.005% x 距离
+ 采样分辨率）
±（0.75 +0.0025% x 距离
+ 采样分辨率）
距离范围(km)
0.65 到160
多模0.1到40; 单模：0.65 到 260
典型实时刷新(Hz)
2
4
测量时间
用户定义
用户定义
光源输出功率(dBm)
–9
多模：–1.5; 单模：–6.5
模块选型:
| 型号 | 波长(nm) | 动态范围 | 事件盲区 | 损耗盲区 |
| AXS-100 Access | 1310/1550/1625 | 29/28/28dB | 2.5m | 11/12/12m |
| 专为单模 OTDR 故障诊断设计 （服务中PON 故障诊断选项） | ||||
| AXS-110-SM | 1310/1550 | 32/30dB | 0.8m | 4/4.5m |
| FTTx/接入网和CATV 测试的理想之选 | ||||
| AXS-110-MM | 850/1300 | 24/25dB | 0.8m | 3.5/4.5m |
| 针对50 和62.5 µm 多模光纤的企业/建筑物/专用网络测试进行了优化 | ||||
| AXS-110-SM-MM | 850/1300/1310/1550 | 24/25/32/30dB | 0.8m | 3.5/4.5/4/4.5m |
| 为企业/校园/接入网结合了单模和多模功能 | ||||
