光时域反射仪（OTDR）
产品简介：

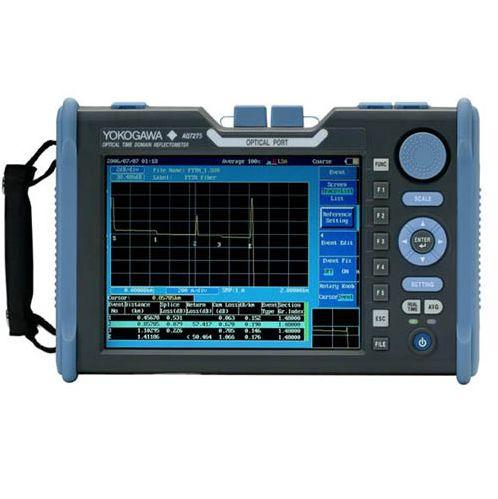

随着光纤通信日益成为现代通信网的重要支柱，对于光纤链路施工、测试与维护的要求也越来越高，这时选择一款高性能的光时域反射仪就成为了保证工程质量与线路传输性能的关键。日本横河电机株式会社(YOKOGAWA)的最新型号AQ7275 OTDR采用世界领先技术，以其出色的性能和独特的设计深受广大工程技术人员的青睐。不论对于传统光纤的安装、测量与报告生成还是具有良好发展前景的FTTx技术，AQ7275 OTDR都是一个很好的解决方案！
主要特点：
●世界上最短的盲区：<0.8m(2.7ft)，满足FTTx测量的关键指标
●10秒启动时间：开机马上测量
●全自动模式：单键运行(仅需设置好测量波长即可)，不需要担心其它测量设置条件
●测量程序模式：按照预设好的测量程序，单键运行，省时省力
●设置向导：相当于随机操作说明，方便没有经验的人员进行操作
●具有光探测与告警功能(保护OTDR功能)
●内置哑光纤：测量非常近的接头时的特色性能(选件)
●iTRON操作系统：不易受病毒感染
●小巧轻便：287×197×85mm，仅2.8kg，携带非常方便
●更大更宽的视角：8.4英寸防反射TFT LCD彩色显示屏(640×480 dots)
●更大的内存容量：128MB，可存储1000条波形
●USB接口：可直接连接便携式存储器(U盘)、打印机、计算机
●强大的仿真软件：可以通过PC来对曲线进行分析、编辑以及生成与打印报告
技术参数：
|
型号 |
AQ7275系列 |
|
|
模块 |
735032 |
735033 |
|
测量波长 |
1310/1550nm |
1310/1550nm |
|
动态范围 |
37/35dB (typ) |
40/38dB (typ.) |
|
事件盲区 |
0.8/0.7m (typ.) |
0.8/0.7m (typ.) |
|
衰减盲区 |
7/8m (typ.) |
7/8m (typ.) |
|
采样分辨率 |
0.05m |
|
|
采样点 |
50,000pts |
|
|
数据存储 |
128M内存，1000条以上波形 |
|
|
稳定光源 |
-5dBm |
|
|
光功率计 |
-50~-5dBm |
|
|
电池工作时间 |
可连续使用5~6个小时 |
|
|
工作温度 |
0℃~45℃ |
|
|
贮存温度 |
-20℃~60℃ |
|
|
湿度 |
0~85%非冷凝 |
|
|
尺寸 |
287×197×85mm |
|
|
重量 |
2.8kg |
|
标准配置：
·主机·电池·AC适配器/电源线·仿真软件·操作手册·软包·背带
选购件：
·内置打印机·内置哑光纤·稳定光源·光功率计·红光源·外置电池(当安装内置打印机后不能使用该选件)
