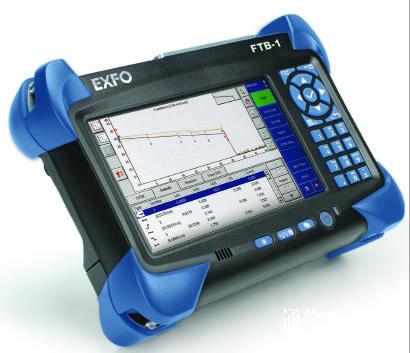

光时域反射仪（OTDR）
主要特点：
l 超薄设计的FTB-1平台具有触摸屏和快捷键两种操作方式
l 主机采用Intel凌动处理器并安装Windows操作系统，提高了仪表的软件扩展性能
l 仪表支持中文输入法，文件名可以存储成中文格式
l 主机具有2个USB口，1个GE以太网口，光纤端面探测仪的视频端口（需选配光纤端面检查器），可选Wi-Fi和蓝牙无线功能模块，可扩展支持中国电信、移动、联通的3G无线网卡，为用户提供从有线到无线的远程数据管理，以及仪表远程控制解决方案
l 提供多种波长OTDR模块供用户选择
l 为PON网络设计的OTDR模块，最大可穿透128路分光器
技术指标：
|
显示屏 |
彩色触摸屏640×480 TFT 178mm（7英寸） |
|
波长（nm） |
850/1300/1310/1490/1550/1625 |
|
事件盲区（m） |
0.8 |
|
衰减盲区（m） |
4.5 |
|
距离范围（km） |
1.25，2.5，5，10，20，40，80，160，260，400 |
|
脉冲宽度（ns） |
5，10，30，50，100，275，500，1000，2500，10000，20000 |
|
线性度（dB/dB） |
±0.03 |
|
PON盲区（m） |
35 |
|
损耗阈值（dB） |
0.01 |
|
损耗分辨率（dB） |
0.001 |
|
采样分辨率（m） |
0.04 ~ 5 |
|
采样点 |
256,000个 |
|
接口 |
2个USB 2.0端口；内置蓝牙和Wi-Fi（选购）；RJ-45 LAN；光纤检查连接器端口 |
|
存储量 |
内存8GB；16G USB存储棒（选购） |
|
电池 |
可充电锂电池，可连续工作8小时 |
|
电源 |
AC/DC适配器，输入：100 ~ 240V AC，50/60Hz，最大电流2A；输出：24V DC 90W |
|
计算机 |
Intel凌动处理器，Windows Embedded Standard系统 |
|
温度 |
工作温度：0℃ ~ +50℃；存储温度：-40℃~ +70℃ |
|
尺寸（mm） |
190×252×66 |
|
重量 |
1.5Kg |
技术规格：
|
模块型号 |
波长（nm） |
动态范围（dB） |
|
FTB-720-12CD-23B |
850/1300/1310/1550 |
26/25/35/32 |
|
FTB-720-12CD |
850/1300 |
26/25 |
|
FTB-720-000-04B |
1625 |
33 |
|
FTB-720-023B-04B |
1310/1550/1625 |
35/32/33 |
|
FTB-720-023B |
1310/1550 |
35/32 |
|
FTB-730-000-04 |
1625 |
39 |
|
FTB-730-023B-04 |
1310/1550/1625 |
39/37/39 |
|
FTB-730-023B |
1310/1550 |
39/37 |
|
FTB-730-034B |
1550/1625 |
37/37 |
|
FTB-730-236B |
1310/1490/1550 |
39/35/37 |
|
选件 |
功率计，可见光故障定位，光纤端面检查探头 |
|
