光时域反射仪（OTDR）
世界上最小的一款高性能OTDR
Ø 全面应用：单/多模应用可选
Ø 灵活的动态范围选择：24/32/38dB不同配置，轻松匹配各种客户需求
Ø 快速启动，测试速度业界领先
Ø 独特的热键设计模式：按键操作集成热键功能，快捷定位及分析事件点
Ø TraceManager软件：轻松实现批量编辑、打印，以及单页多迹线打印功能
Ø 配置可见光源：可迅速定位网络中宏弯、光跳线、跳线板、配线架、接头处的故障
Ø 优化的供电设计：确保内置的NiMH充电电池，一次充电可支持8小时测量
Ø 掌上型，轻巧便携：仅重1kg (2.2 lbs)
Ø 安全、坚固：通过CE安全及2米坠落测试，使用安心.
ShinewayTech® palmOTDR/N系列掌上型光时域反射仪是一款独具匠心的光纤线路寻障分析产品，为光纤通信网测试提供了一种全新的应用方式，其稳定性和惊人的性价比在全球广受瞩目。
其与传统OTDR相比，尺寸更加小巧，操作更为简洁，独特的热键功能使事件的浏览和分析更加快捷；功能齐全，全面满足单模 (1310nm/1550nm)、多模(850/1300nm)光纤测试应用需求，支持平均/实时双测量模式；其多功能背包亦充分考虑到了野外作业和实验室测试的操作方便，可充分满足不同用户和各种现场测试需求，使其成为目前发展迅速的农话网、城域网和FTTx光纤施工、认证、例检、抢修和维护中的首选工具。另外，其强大的内部存储能力，可与随机配带的迹线管理软件——TraceManager通信，实现测量结果的后期分析处理、存档及打印；其可互换光接头设计，满足了多种连接器类型的应用需求。
开机启动时间小于5秒
palmOTDR/N系列的开机时间非常短，从开启电源到进入界面并启动测试只需要不到5秒的时间，用户无需等待更长时间。
在线光信号检查功能
如果被测光纤中存在通信光信号，OTDR是不能得到测试结果的，并且OTDR所发出的高功率脉冲光信号可能会损坏被测光纤所连接网络设备（如 SDH/WDM/PON）中正在工作的接收器或其他器件，也有可能会导致自身器件的损坏。palmOTDR系列具备对在线通信光信号的检查功能，在发出测试脉冲前，先检查所测试光纤中是否有在线的通信光信号存在并且显示检查结果，如果有在线的通信光信号存在则显示提示信息并停止测试。这项功能可有效保护测试仪表和通信设备。

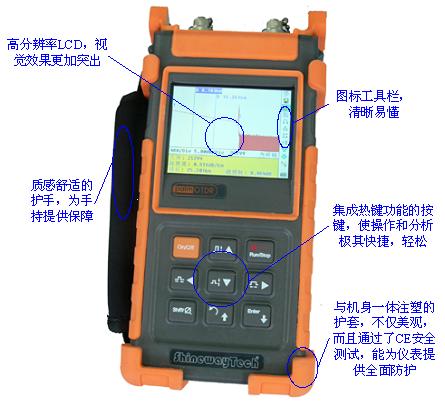

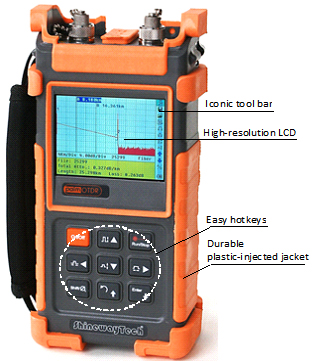

独具匠心的外形和操作设计
机身采用先进的二次注塑工艺，使护套和机身融为一体，不仅更为美观，而且为仪表提供了全面的安全防护；同时在按键操作部分集成了热键功能，便于快捷定位及分析事件点，为用户提供了一种全新的高效操作模式。

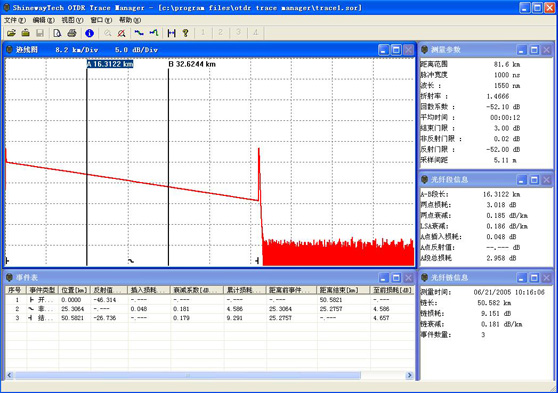

OTDR TraceManager仿真软件

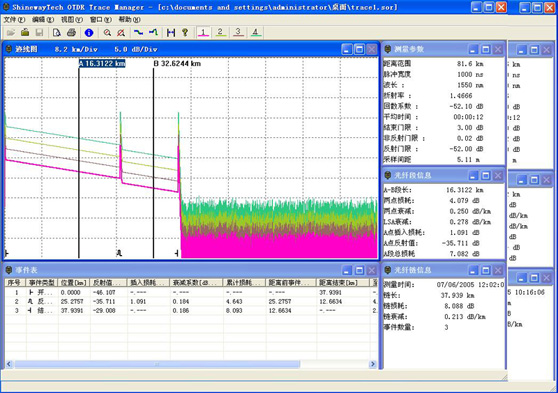

波形差异对比功能
在仿真模式中，可在同一窗口同时打开多个波形，波形间的差异在同一窗口显示出来，可以更容易地比较诸如光纤老化原因所造成的参数改变。

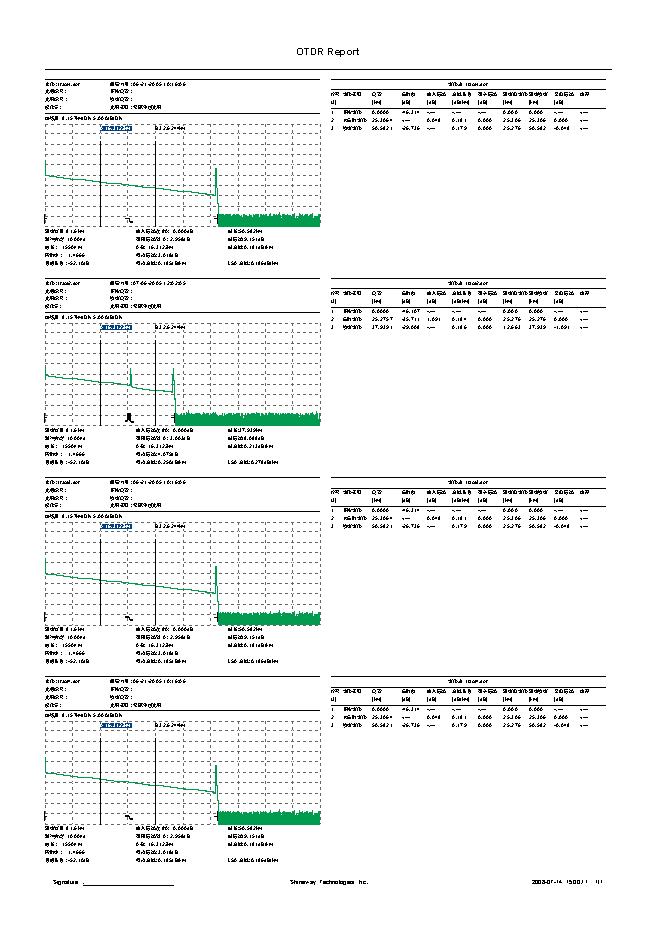

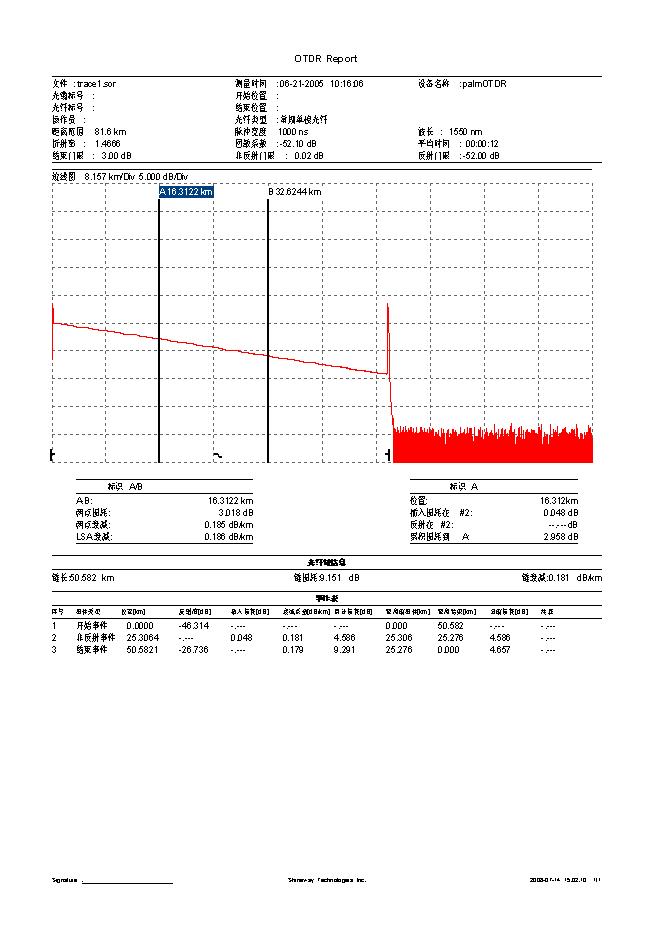

基于Windows PC机的软件可以在PC机上对测试迹线进行分析/编辑，也可根据用户需求生成不同形式的测试报告
●可浏览和分析所测试迹线文件；
●Bellcore文件存储格式；
●显示迹线，光纤事件，分析信息，
●测试参数等数据；
●波形差异对比功能
在仿真模式中，可在同一窗口同时打开多个波形，波形间的差异在同一窗口显示出来，可以更容易地比较诸如光纤老化原因所造成的参数改变。
●

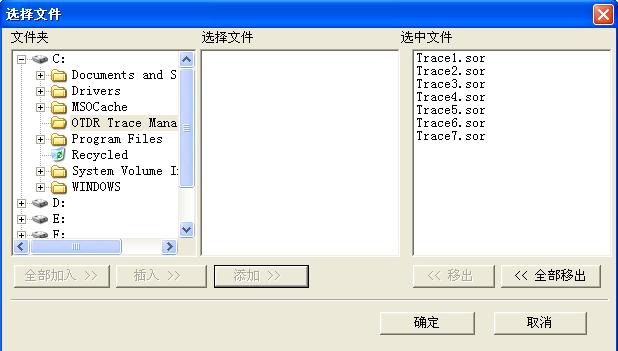

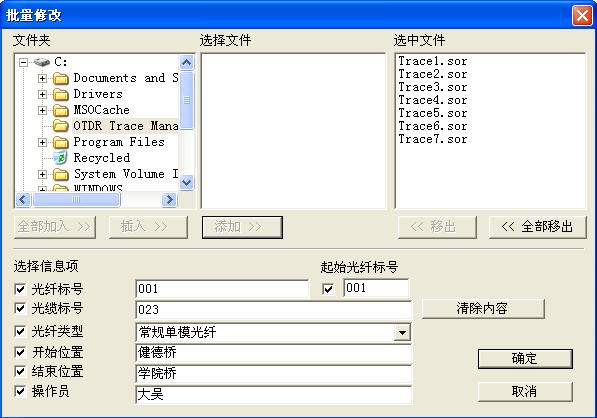

●批量修改和批量打印功能

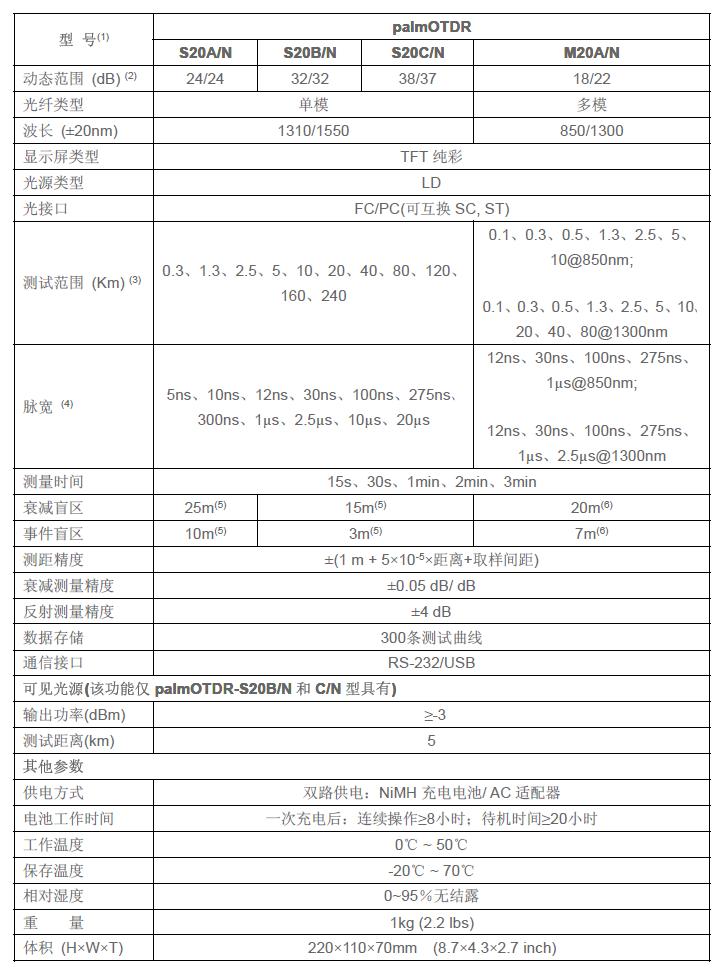

性能参数
注释：
（1）技术指标描述了用典型PC型连接器进行测量时仪器的保证性能。不考虑由于光纤折射率导致的不确定度；
（2）动态范围是在最大脉冲宽度、平均时间3分钟条件下测得；
（3）距离范围中160Km档和240Km档只对本仪表的B/N、C/N型有效；120Km档只对本仪表的A/N型有效；
（4）脉宽中5ns、10ns、300ns、10us档和20us档只对本仪表的B/N、C/N型有效；12ns和275ns档只对本仪表的A/N型有效；
（5）盲区测量条件：对A/N型，反射事件在2.1Km处，反射强度<-35dB，用30ns脉宽进行测量；对B/N、C/N型，反射事件在0.6Km处，反射强度<-45dB，事件盲区用10ns脉宽进行测量，衰减盲区用30ns脉宽进行测量；
（6）盲区测量条件：反射事件在1Km处，反射强度<-32dB，用12ns脉宽进行测量。
上述参数如有变化，恕不另行通知。
订购信息
标准配置：
主机、FC/PC激光连接器、充电电池、TraceManager软件光盘、数据传输线（RS232/USB）、AC适配器、便携软包、保修卡、CE证书、校准证书、快速操作手册
选件：

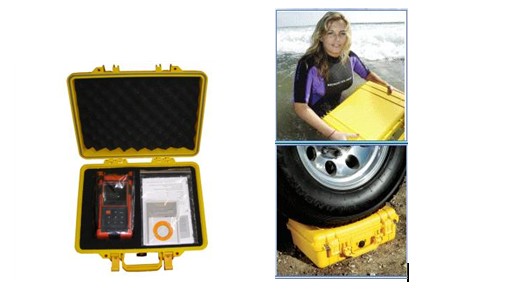

豪华型工具箱优点：防水、高强度抗压、超长使用寿命
