光时域反射仪(OTDR)

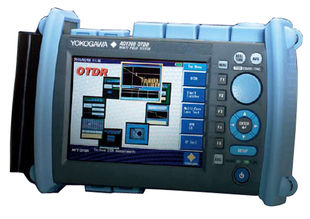

AQ1200时尚现代的外型,世界最小的盲区,适合于现场测试及其它测量场合.大动态范围,适合长距离线路及大损耗线路的测试和维护。主机有多种OTDR光模块可选.可选配光功率计,光源,内置打印机,内置哑光纤等,可以满足光网络安装及维护的各种应用要求。横河AQ1200 OTDR是集成度最高的掌上型多功能光时域反射仪,横河AQ1200 OTDR还可以为您排除携带多个笨重仪表的烦恼、轻松进行光线路测试及维护的最佳选择!
主要特点:
●OTDR: SM1310/1550nm,小于80cm事件盲区
●故障点定位
●光纤接头端面检查,支持USB探头
●光损耗测试(选配) 光源:1310/1550nm SMF,光功率计:标准/高功率,多芯光纤测试 功能
●简单的操作
●机身小(8”×6”,A5纸大小),而重量轻(1Kg)
●易于观察,大屏幕彩色LCD
●支持多种语言
●继承AQ7275 OTDR的操作界面, 旋钮和十字箭头键
●USB端口:用于数据存储、远程控制和光纤接头端面检查探头
技术参数:
型号 |
AQ1200A |
波长(nm)*1 |
1310/1550nm+20nm |
距离量程 |
500m 1km 2 km 5 km 10 km 20 km 50 km 100 km 200km |
脉宽 |
3ns 10ns 20ns 50ns 100ns 200ns 500ns 1us 2us 5us 10 us |
动态范围 |
30/32dB |
事件盲区 |
0.8m |
衰减盲区 |
5/5m(typ) |
测量损耗精度 |
+0.05dB/ dB |
采样点数量 |
100,000(Max) |
适应光纤 |
SM(ITU-TG.652) |
光连接器 |
SC. FC ASC |
激光类别 |
5.7英寸彩色LCD(640A×480) |
电池操作时间*5 |
6小时 |
USB 端口 |
USB1.1TYPEA×1、TYPEB(mini)×1 |
DC电源接口 |
用于AC适配器 |
外部尺寸 |
217.5(W)×157(H)×74(D)mm |
重量 |
约1KG(包括盖子和内置电池) |
