天馈、频谱、驻波比测试
产品简介

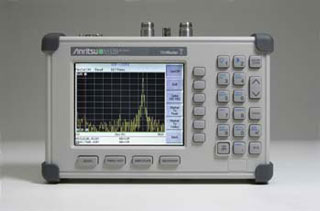

Site Master S331D 和 S332D 传输线和天线分析仪，能够测量回波损耗或驻波比， 电缆损耗和长距离故障定位，这使得我们能够快速评估传输线和天线系统的状况, 并且加快新基站所需要的安装调试时间.
S332D手持式传输线和天线分析仪具有频谱分析功能。适用于通信运营商在现场对设备的维护。很容易分析、发现空中干扰和发射特性，不需要另外携带独立的仪表。
特点
• 手持式, 电池操作设计
• 重量少于 5磅(2.3kg) (已包括电池)
• 内置世界信号标准
• 出众的抗干扰能力
• 130, 259 及 517 数据点
• 内置前置放大器
• 多语言使用介面; 英文, 法文, 中文, 日文, 班牙, 德国
• 内置前置放大器 (标准)
• < - 135 dBm 幅度灵敏度
• 分辨率带宽: 100 Hz to 1 MHz in 1-3 sequence
• 视频带宽: 3 Hz to 1 MHz in 1-3 sequence
• 一键测量: 场强, 占用带宽, 信道功率, 邻通功率比, 干扰分析和载噪比
• + 43 dBm 最大安全输入电平
性能指标
频率范围：25MHz-4.0GHz
频率分辨率：100kHz
输出功率：< 0 dBm
抗干扰能力：信道 ＋17dBm 频率 －5dBm
回波损耗范围：0.00-54.00dB 分辨率：0.01dB
驻波比范围：0.00-65.00 分辨率：0.01
故障点定位（DTF）
垂直范围：回波损耗：0.00-54.00dB SWR：1.00-65.00
水平范围：0-（数据点－1）X分辨率，最大到1197m（3929ft） 数据点=130259517
水平分辨率：同轴 分辨率(m)=1.5X108(vp/)Δf)
注：vp为电缆的相对传播速度；Δf为起始和终止频率差（Hz）
标准配置
S331D/S332D 型号包括数据分析软件, 软便携袋, 可充电池, AC/DC电源供应器, 12伏 轿车香烟点火适配器及使用者手册.
可选件:
1.彩色 LCD 显示 (选件 3) 容易进行测试曲线的细节显示
2.功率计 (选件 29) - 不用额外的功率传感器
3.T1/E1 分析仪 (选件 50, 仅限S331D ) 判断故障来源在无线方还是有线方
天线系统问题解决专家
Site Master天馈线分析仪的主要用途为：在射频传输线、接头、转接器、天线、其它射频器件或系统中查找问题。S332D还具备频谱分析功能，有效识别干扰信号、监测信号质量，它的精确校准和知量误差修正，使得测量十分准确，在日常维护和安装中，方便的操作步骤、极高的灵敏度卓越的再现性，可有效的发现十分小的性能下降，如接头或转接器之间的松动和湿气积水或进水，都可以在传输线锈蚀损坏前检测到，从而可节省材料和重新安装造成的巨额资金损失。
Site Master天馈线分析仪软件工具，为Windows下的数据库及其分析软件包，可用做存储和对历史和目前维护数据的比较。
如果天线系统性能稳定，Site Master天馈线分析仪的卓越的再现性，使得故障点定位显示近乎一致。由于具备对干涉信号的高干扰能力，使得Site Master天馈线分析仪完全适用于基站现场，即当时对天线和电缆进行测试时，信号发射机依然可以工作。
