天馈、频谱、驻波比测试
产品综述：

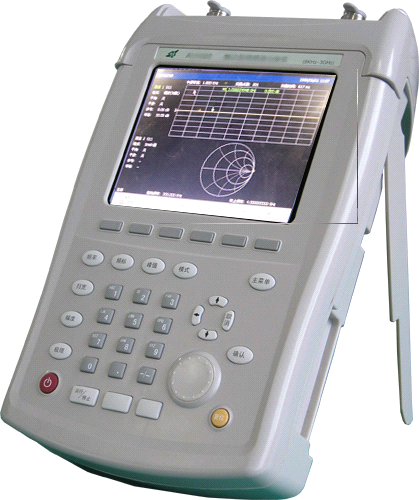

AV36210D 天馈线分析仪采用了先进的数字射频混合设计技术，宽带基波混频技术，数字化中频处理技术，智能电源管理技术等新技术，具有测量精度高、体积小、重量轻、电池供电等优点，可测量回波损耗、驻波比、阻抗、DTF（不连续点定位）等网络参数，非常适合电缆、馈线等现场的测试，也可用于科研、教学中对射频器部件的反射参数测试。
主要特点：
l 测量速度快。高达1ms/点的测量速度，较上一代产品测量了10 倍以上，提高了节省您的测试时间。
l 扩展存储支持。机内存储器支持200 条以上的迹线存储（根据测量点数不同有所不同），同时支持USB 存储器，几乎可无限扩展存储数量。
l 方便的计算机连接。通过USB 接口可方便的与计算机连接，实现存储迹线到计算机的下载和上传。
l 大容量电池。可支持连续工作两小时以上。
频域反射计（FDR）
频域反射计（FDR）和时域反射计（TDR）的名称很类似，而且都是用于传输线的测试。TDR 发射的激励信号是直流脉冲，它可测试电缆的通断和断路位置，对会引起RF通讯设备性能下降和故障的RF 问题不敏感。而FDR 利用扫频信号进行测试，通过复杂的数学运算得到时域特性，可测量系统细微的RF 性能下降，及时维护，节省由于射频电缆未及时修复而损坏导致的昂贵维修费用。
波形比较
在线路的维护过程中，通过对同一线路不同时期的测试曲线进行比较是非常有用的，可以发现随着时间的推移，线路健康状态的变化情况，及时维护。
典型应用：
在电缆、馈线等的施工、线路维护及应急抢修中，AV36210D 手持式矢量网络分析仪能够快速测试回波损耗、寻找电缆链路中的故障点并准确定位， 同时，利用随机附送的工具软件可将测试曲线下载到PC 机，便于制作测试报告、归档及打印。
技术指标：
|
型号名称 |
AV36210D/36211 |
|
频率范围 |
1MHz~3.6GHz/50MHz～18GHz |
|
频率准确度 |
±2×10-6 |
|
频率分辨率 |
1kHz |
|
测量参数 |
驻波比、回波损耗、电缆损耗、阻抗、DTF（故障定位） |
|
有效方向性 |
>38dB（<4GHz），>32dB（4GHz～18GHz） |
|
回波损耗显示测量范围 |
0.00~100.00dB |
|
回波损耗测量分辨力 |
0.01dB |
|
驻波比显示测量范围 |
1.00~65.00 |
|
驻波比测量分辨力 |
0.01 |
|
DTF测量范围 |
0～（测量点数－1）×DTF测量分辨力 |
|
DTF测量分辨力 |
1.5×106×Vp /（F2-F1） 式中Vp为被测件传输因子，F1为起始频率，F2为终止频率 |
|
测量速度 |
最快1ms/频点 |
|
测量点数 |
11～1001点 |
|
工作温度 |
-10～+50℃ |
|
尺寸(H×L×D) |
310mm × 200mm × 140mm/215mm × 290mm × 78mm |
|
重量 |
约3kg |
订货信息
主机：AV36210D/AV36211手持式天线与传输线测试仪
标准配置
|
项 目 |
名 称 |
数 量 |
|
标准附件 |
电源线 |
1 |
|
AC-DC电源适配器 |
1 |
|
|
电池（主机内置） |
1 |
|
|
用户手册 |
1 |
|
|
光盘 |
1 |
|
|
USB电缆 |
1 |
选购件
|
序号 |
名称 |
型号 |
说明 |
|
1 |
锂离子电池 |
|
电池供电 |
|
2 |
校准件 |
AV31101A/ AV31102A |
测试 |
|
3 |
端口延伸电缆 |
|
测试 |
|
4 |
软背包 |
|
便携 |
|
5 |
硬运输箱 |
|
运输包装 |
