光时域反射仪（OTDR）

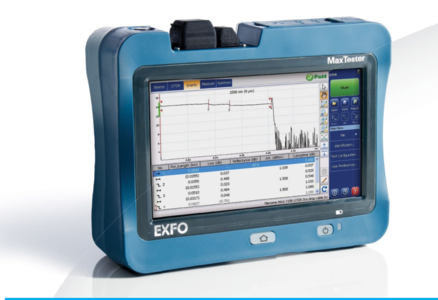

迷你光时域反射仪主要特点
1、借鉴平板电脑设计的OTDR，小巧轻便、坚固耐用、功能强大适用于外场环境。
2、7英寸室外增强型触摸屏。
3、12小时续航时间，室外使用更加放心。
4、提供即插即用型硬件选件，如可视故障定位仪（VFL）、功率计和USB工具，使技术人员的工作变得更加轻松。
5、支持iOLM光眼技术选件：智能、动态的应用，只需点击一下，便可将复杂的OTDR
曲线分析化繁为简。
MAX-710B迷你光时域反射仪应用：
1、可根据测量需求选择模块。
2、FTTx最后一英里安装和故障诊断、中心局链路验证、PON网络内在线光纤故障诊断。
3、短距离接入网测试、FTTA光纤DAS安装、CATV/HFC网络测试。
MAX-710B迷你光时域反射仪技术规格
|
技术规格 |
MAX-710B |
MAX-720B |
|
模块型号 |
M1 |
|
|
波长（nm） |
1310/1550 |
1310/1550 |
|
动态范围（dB） |
30/28 |
36/34 |
|
事件盲区（m） |
1 |
0.8 |
|
衰减盲区（m） |
4 |
3.5 |
|
距离范围（km） |
0.1至160 km |
|
|
脉冲宽度（ns） |
5 ns至20 μs |
|
|
线性度（dB/dB） |
±0.05 |
|
|
损耗阈值（dB） |
0.01 |
|
|
损耗分辨率（dB) |
0.001 |
|
|
采样分辨率（m） |
0.04至5 |
|
|
采样点 |
最多256000 |
|
|
距离不确定度（m） |
±（0.75 + 0.005% x 距离 + 采样分辨率） |
|
|
测量时间 |
用户定义（最长60分钟） |
|
|
反射准确度（dB） |
±2 |
|
|
典型实时刷新率（Hz） |
3 |
|
|
激光安全 |
1M |
|
|
光源（可选） |
||
|
输出功率（dBm） |
-11.5 |
|
|
调制 |
CW，1 kHz，2 kHz |
|
|
光功率计（可选） |
||
|
校准波长（nm） |
850、1300、1310、1490、1550、1625、1650 |
|
|
功率范围（dBm） |
27至-50 |
|
|
不确定度（%） |
±5% ± 10
nW |
|
|
显示分辨率（dB） |
0.01
= 值至40 dBm 0.1 = -40 dBm至-50 dBm |
|
|
自动偏移置零范围 |
功率至-34 dBm |
|
|
声音检测（Hz） |
270/330/1000/2000 |
|
|
可视故障定位仪（VFL）（可选） |
||
|
激光 |
650 nm ±
10 nm |
|
|
CW/调制 |
1 Hz |
|
|
62.5/125
μm时的典型Pout |
> 1.5
dBm（0.7 mW） |
|
|
激光安全 |
2级 |
|
|
光眼（可选） |
|
|
|
方式 |
1． OTDR组合（Oi）：在一台设备上运行iOLM和OTDR应用程序。 2． 升级：即使在现场也能增加iOLM软件选件 3． 仅支持iOLM：仅支持iOLM |
|
MAX-710B迷你光时域反射仪一般规格
|
硬件 |
规格 |
|
显示屏 |
7 in（178 mm）室外增强型触摸屏，800 x 480 TFT |
|
接口 |
两个USB 2.0端口 RJ-45 LAN
10/100 Mbit/s |
|
存储 |
2 GB内存（20000条OTDR曲线，典型值） |
|
电池 |
充电锂离子电池 可根据Telcordia（Bellcore）TR-NWT-001138 连续运行12小时 |
|
电源 |
电源AC/DC适配器，100-240 VAC输入，50-60 Hz，9-16 V DCIN 15 W最小 |
|
尺寸 （H x W x D） |
200 mm x
155 mm x 68 mm（7 7/8 in x 6 1/8 in x 2 ¾ in） |
|
重量 （带电池） |
1.29 kg |
|
温度 |
工作温度 -10 °C至50 °C（14
°F至122 °F） 存储 -40 °C至70 °C（-40
°F至158 °F）a |
|
相对湿度 |
0%至95%（非冷凝） |
