光时域反射仪（OTDR）
说明：

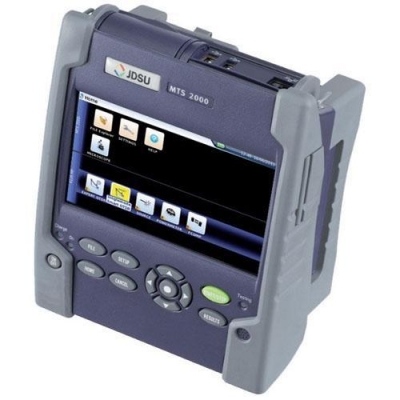

当今光纤网络的维护要求严格而苛刻，这就必须综合考虑维护成本、工作流程、质量、网络现状和维护人员的经验等等。因此，选择一个正确的测试工具已经成为面对这些挑战的关键因素。MTS2000 是一个手持式全能测试平台，为现场工程师提供一个小巧而轻便的测试装备，完成安装、开通和维护等多种任务，却具有最高标准的测量性能。创新的免提式便携包，可腾出双手操作，而且所以测量装备触手可及。特别适用于一些狭窄空间中操作，如线杆、竖井、人孔等。具有大尺寸彩色触摸屏，简单的操作模式，特别适合现场作业。测试能力覆盖全系列的 OTDR 模块。包括多模、单模、 PON-OTDR 、 PON 光功率计、光电话、 FiberComplete 双向插回损测试功能，以及能够认证 IEC-61300-3-35 光纤端面清洁度标准的光纤检查显微镜组件。 另外，还有专门测试 CWDM的光谱分析仪模块可选。
特点：
• 保障光纤物理层性能，适用 FTTx/PON 网络、接入网、城域网和企业网。
• 确保新开通光纤链路具有最高的连接质量。
• 改善工作范围和工作流程。具有免手提式便携包设计，快速完成光纤检查、端面清洁、测试工作。
• 更智能和快速的现场测试利器。
• 快速报告生成和灵活的连通性测试促进测试效率的提高。
• 5 英寸触摸屏。
• 现场可更换的测试模块。
• 全系列 OTDR 模块支持。
• 支持 FiberComplete 双向插回损测试功能、 PON 光功率计和 CWDM 光谱分析仪。
• 自动分析认证 IEC-61300-3-35 光纤端面清洁度标准。
• 内置光功率计、红光光源 VFL 和光电话（可选）
• 新一代高能锂聚合物（ LiPo ）充电电池，可支持 8 小时操作时间。
• 灵活的外部接口， USB 接口， WiFi 和蓝牙可选。
• 标准配置特别设计的免提式便携包。
• 全面兼容 MTS-4000 的测试模块 。
通用参数：
• 显示： 标准： TFT 彩色触摸屏 , 5-in, LCD 800×480 WVGA
• 存储和 I/O 接口：
内部存储器： 1G ， 128M 用于用户存储
2×USB2.0, 1×USB2.0 微型接口
1×RJ45 以太网（ 1 Gb/s ）
WiFi 无线局域网： 标准 IEEE 802.11 b/g （可选）
蓝牙： Class 2, 范围 10 m （可选）
• 电源：
电池：锂聚合物电池（ LiPo ）
交流适配器： 输入 100-250 V, 50-60 Hz ；输出 12V DC/2.5A
电磁兼容：符合 EN 60950
电池操作时间：超过 8 小时；符合 Telcordia GR-196-CORE
• 外形与重量：
外形尺寸： 175 x 138 x 80 mm （包含主机和模块）
重量： 0.86kg （仅主机和电池）；1.21kg （主机、模块和电池）
• 环境温度：
操作温度： 0~ +40°C （含所有选项）
储存温度： -20~+60°C
湿度： 0%~95% ，无冷凝
基于主机平台的选件：
• 光功率计（ E20PM ）：
功率范围： +5~-50dBm
校准波长： 850nm 、 1310nm 、 1490 、 1550nm 、 1625nm 、 1650nm
波长范围： 800~1650nm ，步长 1nm
功率精度： ±0.2dB
显示分辨率： 0.01dB/0.01nW
光接口连接器：通用 UPP 接口，可选 2.5mm 和 1.25mm
• 可见光故障探测器 VFL （ E20VFL ）：
波长： 650nm
模式：连续（ CW ），闪烁（ 1Hz ）
激光安全等级： EN60825-1 ： Class 2 ；FDA ： FDA21 CFR Part 1040.10
• 光电话：
动态范围： 32dB （典型值）
连接器类型： SC 、 FC 和通用 UPP
• 快速捕获光纤检查显微镜工具组：
1.数字式光纤检查显微镜， 满足认证 IEC- 61300-3-35 。
-包含数字式 P5000i 视频检查探头和 7 个检查适配器
2.模拟光纤检查显微镜
-包含模拟 6 针 FBP 视频检查探头， USB 接口转换装置和 7 个检查适配器
放大倍率： 200 倍和 400 倍
接口： USB
光接口检查适配器： FC, SC, SC-APC, LC, U25, U25MA, U12
订货信息
主机部分 |
|||
描述 |
订货号 |
||
MTS2000 主机平台，含触摸屏、免提式便携包、肩带、电源、 USB 电缆 |
EM2000T |
||
内置光功率计和红光光源（ VFL ），含 2.5mmUPP 通用连接器 |
E20PMVFL |
||
内置光功率计， UPP 通用连接器 |
E20PM |
||
内置红光光源 VFL ， 2.5mm UPP 通用连接器 |
E20VFL |
||
内置光功率计和光电话 |
E20TSPM |
||
Bluetooth 接口 |
E20BLUE |
||
汽车点烟器电源适配器，适用 MTS2000 、 MTS4000 |
E40LIGHTER |
||
主机附件 |
|||
数字式光纤检查显微镜，包含 P5000i 视频检查探头和 7 个检查适配器（ 满足认证 IEC- 61300-3-35 ） |
EDFSCOPE5Ki |
||
OTDR 模块部分 |
|||
LA 系列 OTDR 模块（短距离） |
|||
1550nm ， 33dB |
E4115LA |
||
1310nm/1550nm ， 35/33dB |
E4126LA |
||
MA 系列 OTDR 模块（中距离） |
|||
1310nm/1550nm ， 40/38dB |
E4126MA |
||
1310nm/1550nm/1625nm ， 40 /38/37dB |
E4136MA |
||
1310nm/1550nm ，带滤波器的 1625nm ， 40 /38/37dB |
E4136RMA |
||
带滤波器的 1650nm ， 37dB |
E4118RMA65 |
||
MP 系列 OTDR 模块（长距离） |
|||
1310nm/1550nm ， 42/40dB |
E4126MP |
||
1310nm/1490nm/1550nm ， 42/40/40dB |
E4138MP49 |
||
1310nm/1550nm/1625nm ， 42/40/40dB |
E4136MP |
||
1310nm/1550nm ，带滤波器的 1625nm ， 42/40/40dB |
E4136RMP |
||
带滤波器的 1650nm ， 40dB |
E4118RMP65 |
||
QUAD 系列 OTDR 模块（单 / 多模） |
|||
850nm/1300nm ： 26/24dB ； 1310nm/1550nm ： 37/35dB |
E4146QUAD |
||
850nm/1300nm ： 26/24dB |
E4123MM |
||
光通量模场控制器， 50µm 多模， SC/PC |
EFJEF50CONSCPC |
||
光通量模场控制器， 50µm 多模， FC/PC |
EFJEF50CONFCPC |
||
FiberComplete 模块 |
|||
1310nm/1550nm ， FiberComplete ， 40 /38dB OTDR |
E4126FCOMP-MA |
||
1310nm/1550nm/1625nm ， FiberComplete ， 40 /38/37dB OTDR |
E4136FCOMP-MA |
||
1310nm/1550nm ，带滤波器的 1625nm ， FiberComplete ， 40 /38/37dB OTDR |
E4136FCOMP-RMA |
||
1310nm/1490nm/1550nm ， FiberComplete ， 42/40/40dB OTDR |
E4138FCOMP-MP |
||
SC/PC 或 SC/APC 无反射终端 |
ENRTERMSC |
||
FC/PC 或 FC/APC 无反射终端 |
ENRTERMFC |
||
OTDR 模块选项 |
|||
连续波和调制光源（与 OTDR 同一接口） |
E41OTDRLS |
||
光功率计选件（与 OTDR 同一接口） |
E41OTDRPM |
||
光接口适配器： PC 系列： EUNIPCFC, EUNIPCSC, EUNIPCST, EUNIPCDIN, EUNIPCLC APC 系列： EUNIAPCFC, EUNIAPCSC, EUNIAPCDIN, EUNIAPCLC |
|||
FTTx/PON 光功率计模块 |
|||
OLP-4057 PON 光功率计模块 |
|||
1310/1490/1550 nm ， PC 插芯 |
2295/03 |
||
1310/1490/1550 nm ， APC 插芯 |
2295/23 |
||
1310/1490 nm ， PC 插芯 |
2295/04 |
||
1310/1490 nm ， APC 插芯 |
2295/24 |
|
|
