光时域反射仪（OTDR）
产品说明：

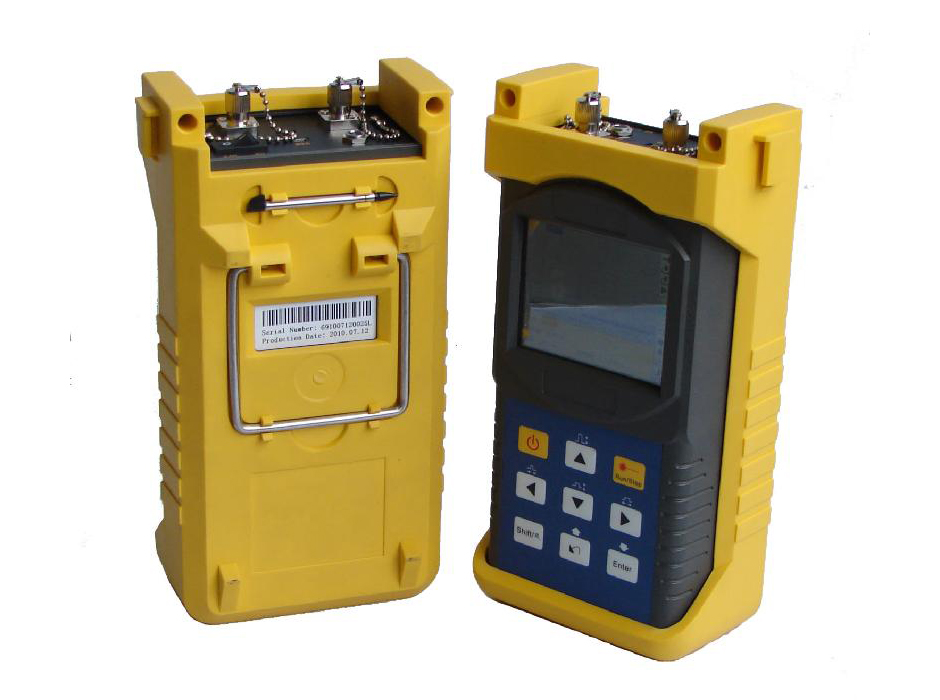

GC10系列OTDR系列光时域反射仪是测量光纤特性的可靠仪器。该系列产品具有小巧、轻便、操作简单等特点，采用符合人体工程学的外形设计和触摸LCD显示屏，并具有数据存储功能，这些数据可用PC软件进行分析光纤传输质量和实现测量结果的后期处理、存档、打印。通过OTDR测量的数据和图像，您可以评估完整光缆链路的特征，特别是您可以很直观的看到被测光纤损耗特性和事件分布。您可用它定期检查链路是否符合规格。为了记录光纤传输质量情况，需要测量光程、总损耗、所有接头和连接器的损耗。安装和维护光缆的人员通过查看光纤中的“事件点”，指出光纤中的这些不规则处，定位其位置，测量它们之间的衰减，及其造成的损耗以及衰减的均匀性。总之，OTDR是一种生产安装或维护光纤、光缆时必备的工具。
主要特点：
●3.5触摸屏、操作方便；
●尺寸小巧，轻便；
●迹线数据图形显示，操作简易；
●迹线存储功能；
●USB数据接口；
●随机附带PC分析软件，进行测量数据备份、存档管理；
●交/直流两路供电；
●1次充电可连续工作6小时以上
GC10系列光时域反射仪具有如下特点：
基本功能
a)测量光缆、光纤长度；
b)测量光缆、光纤两点之间的距离；
c)确定光缆、光纤故障点、断点位置；
d)描述光缆、光纤损耗分布曲线；
e)测量光缆、光纤衰减系数；
f)测量光缆、光纤两点之间的损耗；
g)测量光缆、光纤连接头的插入损耗；
h)测量光缆、光纤反射事件的反射
对于具体的事件（光纤链路中因熔接、连接器、弯曲等因素导致光传输特性发生变化）
GC10 OTDR可进行下列测量：
a)对每个事件：距离、损耗、反射。
b)对每个光纤段：段长度、段损耗（dB或dB/km）。
c)对整个光纤链路：链长度、链损耗（dB）。
技术指标：
|
型号 |
GC10 |
|
动态 |
28 dB |
|
波长(±20nm) |
1310/1550 |
|
显示屏 |
3.5寸 TFT LCD 触摸屏 |
|
光源类型 |
LD |
|
光接口 |
FC/PC |
|
距离范围(km) |
1、5、10、30、60 |
|
脉冲宽度 |
20ns、 40ns、 80ns、 160ns、320ns、640ns、1.28us、2.56us |
|
测量时间 |
15s、30s、1min、2min、3min |
|
衰减盲区(3) |
8米 |
|
事件盲区 |
4米 |
|
测距精读 |
±(1 m + 5×10-5×距离+取样间距) |
|
数据存储 |
320条测试曲线 |
|
通信接口 |
USB |
|
可见光 波长 |
650nm |
|
输出功率(dBm) |
≥-3 |
|
测试距离(km) |
60 |
注释：
（1）技术指标描述了用典型PC型连接器进行测量时仪器的保证性能。
（2）动态范围是在最大脉冲宽度、平均时间3分钟条件下测得；
（3）盲区测量条件：反射事件在4Km以内,反射强度﹤-35dB,用最小的脉宽进行测量。
