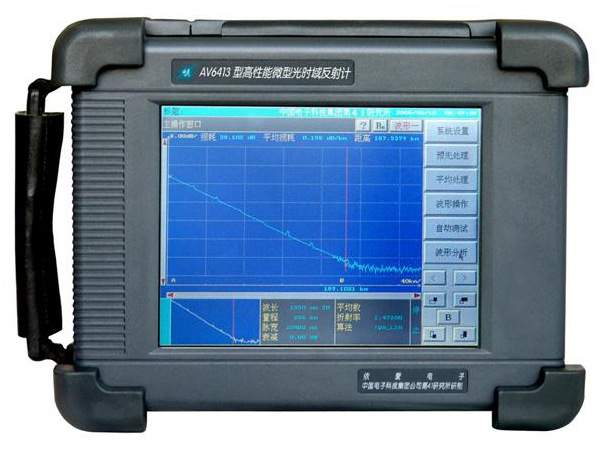

国产手持光时域反射仪OTDR AV6413

作者：admin 发布日期：2013年02月27日 点击：次

•




  AV6413是最新推出的高性能微型光时域反射计，一体化、防溅设计、坚固耐用、体积小、重量轻、显示屏幕大、电池工作时间长、操作方便，特有的USB接口功能，更适于野外作业，广泛应用于光纤光缆生产、施工和维护中的光纤损耗特性测量以及光纤故障的定位。
  主要特性
  ● 38/40dB大动态范围
  ● 坚固、防溅式设计
  ● 1.6m事件盲区
  ● 优质、耐用型触摸屏
  ● 0.1m采样分辨率、16000采样点
  ● 可提供多种语言界面
  ● 机内大容量数据存储
  ● 可通过并口/串口与PC机同步传送数据
  ● 超过8小时的电池操作时间
  ● 智能电池，电量指示功能
  ● 具有USB接口功能
  ● 支持Bellcore GR196文件格式

  技术指标

  脉   宽	10ns～20480ns
  模   块	3542	3540	3532	5636	8332
  中心波长	1310/1550 ±20nm	1310/1550 ±20nm	1310/1550 ±20nm	1550/1625 ±20nm	850/1300 ±30nm
  适用光纤类型	单模	单模	单模	单模	多模
  动态范围	42/40dB	40/38dB	32/30dB	36/36dB	24/32dB
  事件盲区 *1	≤1.6m	≤1.6m	≤2.5m	≤1.6m	≤3m
  测距量程	1.6km～512km
  测距分辨率	0.1m～32m
  取样点数	16000
  测距准确度	±(1m+取样间隔/2+测量值×0.01%)
  显   示	640×480,7.7英寸彩色LCD(触摸屏操作)
  接   口	USB、RS232、打印、键盘
  光输出连接器	FC/UPC(万能接头,选件)
  电   源	直流：17V～22V(3A),(AC适配器：100V～240V，50/60Hz,1.5A) 内部Lithium(锂)电池,电池工作时间：8小时*2
  外形尺寸	长×宽×高=258×198×90(mm)
  重   量	2.7kg

  *1:脉冲宽度10ns，端面反射损耗≥40dB,典型值。
  *2:低亮度，不测试。
