概述

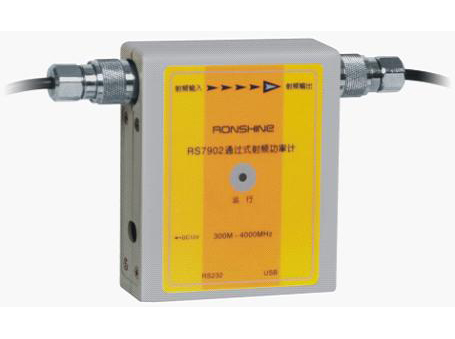

RS7902是一款新型宽带通过式功率计，可以用于发射机、放大器、工业射频和微波发生器的功率测量。其测试频率范围宽达300-4500MHz，功率动态范围高达45dB，同时测试正、反向平均功率，实时读取峰值功率和驻波比等参数，是工程施工和网络优化必不可少的测试工具。
特点
同时在线测量正向和反向功率
超宽频率测量范围（300MHz～4.5GHz）满足当前及未来无线电通信的测试需要
功率测量范围高达45dB（平均功率5mW～150W）
峰值功率、峰均比和平均突发功率测量
与调制模式无关的平均功率测量
可选掌上型信号源配置(覆盖移动通讯频率范围)，轻松准确测量驻波比
多功能，人性化操作，通过RS232或USB总线可直接与PC连接使用
功能：
正、反向平均功率（同时显示）
峰值功率
突发平均功率
峰均比
CCDF
占空比
驻波比
反射系数
回波损耗
实时监控日志
技术指标
1、 主要技术指标
频率范围：300MHz～4.5GHz；
功率范围：0.005W～150W平均功率；
4.0W～400W峰值功率；
输入阻抗：50Ω(标称)；
插入损耗：300MHz～1GHz 最大0.05dB；
1GHz～4.5GHz 最大0.1dB；
插入驻波比：350MHz～2.5GHz 最大1.05；
2.5GHz～4.5GHz 最大1.10；
方向性：300MHz～3GHz 30dB；
3GHz～4.5GHz 28dB；
射频接头：N（F）；
通信 接口：PC串行接口，9针母头，EIA-232，9600波特率，无奇偶校验，8位数据位，1位停止位；
PC USB端口，USB1.1兼容；
电源：USB端口；
直流电源，DC5～12V，最大100mA；
2、平均功率
功率测量范围：0.005W～150W
峰均功率比： 最大12dB
测量不确定度：±3%±0.05W(+15～+35°C)
±7%±0.05W(-10～+50°C)
3、突发功率
功率测量范围：平均2W～150W
脉冲宽度： 1µs～50ms
占空比： 0.001～1
测量精度： ± (6% + 0.05/D W)
超过35°C或低于15°C时再增加3%
4、峰值功率
测量范围：4W～400W
测量不确定度：脉冲宽度 > 200 µs时 ±7%±0.2W
1 µs <脉冲宽度< 200 µs时 ±10%±0.4W
脉冲宽度< 1 µs时 ±15%±0.4W
脉冲宽度< 0.5 µs时 ±20%±0.4W
超过+35°C 或低于+15°C时 增加3%
占空比 (D) < 0.1 增加0.1W
周期 > 0.1s 增加 (1.5% + 0.15 W)
测量范围：0.1～100%
测量精度：±0.2%
门限电平范围：2W～400W
门限值精度：± (5% 电平设置值 + 0.5 W)
5、反射功率测量特性
测量范围： 0.0 ～ 23dB（回波损耗）
1.15 ～99.99（驻波比）
0.07～ 1.0（反射系数）

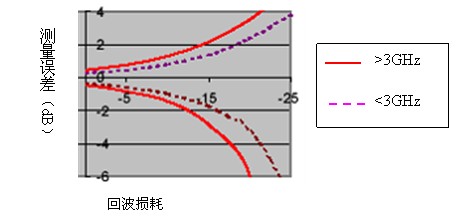

测量不确定度：见下图
6、峰值因子
功率范围：0.15W～150W
测量精度：平均功率和峰值功率的误差的总和
7、日志（上位机功率测量软件）
文件大小：250条以上
记录的数据：时间、温度、正向功率或峰值功率、反射功率
取样时间：1S～1S
8、环境适应性
工作温度：–20～ +50 °C
存储温度：–40～ +70 °C
湿度：最大95%
海拔：可运行在4600米以上
尺寸：112mm(D)×96mm(W)×32mm(H)
重量：≤0.6kg
应用
TDMA，GSM，CDMA，CDMA2000，WCDMA，TD-SCDMA等
双向无线电（UHF，模拟和数字）
中继系统
lDAB，DVB
无线本地环路（3.5至3.7GHz）
ISM（半导体，医疗，2.45GHz）
战术军事通信
雷达
