产品说明:
LTR 1550声学光缆查线识别仪是烽火科技(全国最大的光纤传感厂家)技术人员于我公司合作根据光纤传感原理研究出的通过光纤而不是光缆加强芯寻线的测试仪表,为电信工程师和技术员提供了最简便的方法,清晰地进行追踪和识别目标光纤/光缆。
现阶段很多通信光缆因为时间长远,光缆上的标示牌脱落,同一路由上有多条光缆分不清楚光缆走向,给日常光缆维护和割接改道带了很大麻烦,经常造成通信大事故,早期的光缆识别是用光缆中间的加强芯来识别,但光缆施工过程中为了防止感应雷电流烧坏机房设备,所以每盘光缆中间的金属加强芯是断开的,雷特尔LTR1550采用的是光纤传感原理,通过光纤作为感应载体,当技术员在敲击目标光纤/光缆时,通过传感技术,在不需要连接光缆加强芯的情况下通过光纤LTR 1550发出易于获取的音频和视频信号。

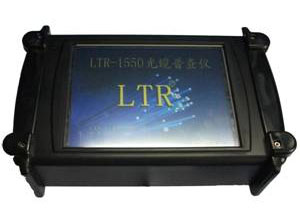

LTR 1550具有灵敏度高、抗电磁干扰、操作方便等特点,对于通信运营商的机房建设、线路改造、光缆割接、规范管理、资源普查、值勤维护具有非常重要的作用,在嘈杂的环境下对目标光缆进行声音/视频检测动态范围高达50dB。见图一
主要功能:
1、 割接时准确查找出目的光缆
2、 资源普查中对直埋或者管道光缆进行正确的统计
3、 在线监测远端光缆震动情况
4、 声波推断出敲打光缆的距离(选件)
5、波形反馈(选件)
6、光纤全程长度测试(选件)
技术特点:
1、 可通过单纤或者单双纤环回(选件)远端敲打测试;
2、 通过曲线波形、声音、指示灯方式来识别目标光缆;
3、 通过曲线波形可以识别出外界干扰和识别干扰;
4、 直观大屏幕显示,触摸屏按键;
5、 可测试通过中继段与中继段间的活动跳线连接;
6、 可以测试广电的APC头终端;
7、 独有的频率识别功能使仪表能在吵杂的环境中工作;
8、 具有敲打距离定位扩展功能(我公司独有);
9、 可测试对段非成端线路和意外断点(测试距离会大打折扣)中段光缆;
技术参数:
型号 |
LTR1550A |
LTR1550B |
LTR1550C |
测试距离 |
45KM(理想线路可达50KM) |
65KM(理想线路可达75KM) |
85KM(理想线路可达90KM) |
光源波长 |
1550±25nm |
||
功率 |
2.5UM |
||
光纤类型 |
SM |
||
光纤连接器类型 |
FC/APC |
||
信噪比 |
65KM<45dB 65KM>30dB |
||
初始盲区 |
2.5M |
||
电源输入 |
AC 100~240伏,50~60Hz |
||
电池 |
工作时间:约6h 充电时间:<5小时 |
||
尺寸/重量 |
200x100x75mm/3kg |
||
工作温度 |
0℃~45℃ |
||
存储温度 |
-20℃~60℃ |
||
相对湿度 |
<85% |
注:型号最后字母带“1”的具有频率识别功能
