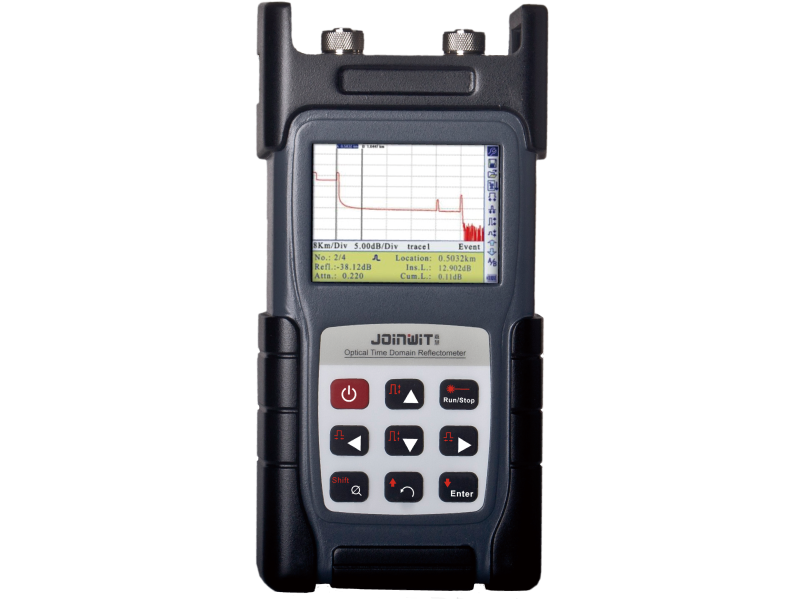

光时域反射仪(OTDR)
JW3302A
OTDR 光时域反射仪
- 配置650nm可见光源
- 快速启动<5 秒
- 独特的热键设计:按键操作集成热键功能,快捷定位及分析事件点
- USB/RS232数据接口
- 1000条迹线存储
- 优化的供电设计:内置NiMH充电电池一次充电可支持8小时测量
- 多语言支持:中/英/德/法/俄/西/葡/韩/越
- 防尘、防震设计(通过2米跌落试验)
- CE、FCC、FDA 认证
应用范围:
- 光纤CATV工程
- 光纤通信工程
- 光纤传感研究
- 光学器件的生产和研究
- 其他光纤工程
产品介绍:
在线光信号检查功能
具备在线光信号检测功能,发出测试脉冲前,首先检查所测试光纤中是否有在线的通信光信号并显示检查结果,可有效保护测试仪表和通信设备。
完善的软件支持
单页单迹线或单页多迹线可选打印模式;
批量修改和批量打印功能;
波形差异对比功能:
可在同一窗口同时打开多个迹线,迹线间的差异在同一窗口显示,可以更容易地比较诸如光纤老化等原因所造成的参数改变;
双方向分析测试功能。
参数:
仪表型号 |
JW3302A |
|
动态范围(dB) |
32/32 |
|
光纤类型 |
单模 |
|
波长 (±20nm) |
1310/1550 |
|
显示屏类型 |
彩色 |
|
光源类型 |
LD |
|
光接口 |
FC/PC(可互换SC) |
|
测量时间 |
15s、30s、1min、2min、3min |
|
衰减盲区 |
18m |
|
事件盲区 |
5m |
|
衰减测量精度 |
±0.05 dB/ dB |
|
反射测量精度 |
±4 dB |
|
数据存储 |
1000条测试曲线 |
|
通信接口 |
RS-232/USB |
|
供电方式 双路供电: |
NiMH充电电池/ AC适配器 |
|
工作温度 |
0℃ ~ 50℃ |
|
保存温度 |
-20℃ ~ 70℃ |
|
相对湿度 |
0~95%无结露 |
|
配置清单:
1.OTDR主机-----------------------------1台
2.说明书------------------------------------------1本
3.充电器----------------------------------------1个
4.牛津包------------------------------------------1个
