光时域反射仪（OTDR）

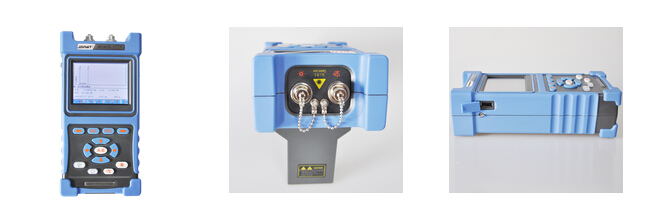

JW3302B
光时域反射仪(OTDR)
- 新颖、靓丽的外观结构设计；
- 特殊保护设计的外壳，坚固耐用，能在恶劣、的环境下工作；
- 业内最便捷的操作方式，简单易用；
- 优化的测试参数配置，简化了用户繁琐的设置过程。
- 超短事件盲区，可轻松测试光纤跳线；
- 具有自动测试、手动测试等多种测试模式；
- 具有线路带光检测与告警功能，避免被测光纤中存在信号光损坏设备；
- 内置大功率可视红光故障定位功能；
- USB接口功能，可快速实现文件传输及报表制作；
- 可更换光输出接头，更换方便，可实现多种接口测试；
- 具有电池电量指示及电池低压告警功能；
- 10小时超长续航时间，适用于长时间野外施工应用；
- 波长和多种动态范围的多种选择方式，最大限度地满足用户的不同需求；
- 高度智能化的分析软件可准确识别出故障的熔接点，连接器甚至宏弯曲；
- 语言选择：具有中文、英文等多种语言选择，并可以根据客户要求定制。
应用范围：
-光纤CATV工程
-光纤通信工程
-光纤传感研究
-光学器件的生产和研究
-其他光纤工程
产品介绍：
JW3302B系列光时域反射计是上海嘉慧光电子技术有限公司针对光纤通信系统测试而设计的新一代手持式、智能化通信测量仪器。本产品主要用于测量各类光纤、光缆的长度、损耗、接续质量等参数；能够迅速对光纤链路中的事件点、故障点准确定位。可广泛应用于光纤通信系统的工程施工、线路维护测试及紧急抢修；光纤光缆的研制与生产测量等。无论是在光纤网络建设的安装施工，还是后续快速、高效的维护和故障排查测试，本产品均可以提供最高性能的解决方案。
JW3302B外观新颖亮丽、坚固耐用；具有业内最简洁的操作界面，风格简易直观；按键加触摸屏双重操作模式，极大地简化了用户的使用；一键式分析，快速获得测试结果，事件以列表形式显示于主界面，相关信息包括：事件号、类型、事件位置（距离）、损耗、反射、事件点间斜率（衰减）、总损耗；整机采用智能化电源管理模式，大容量锂电池使整机的工作时间长达10小时以上。
光纤网络测试的完整解决方案
本产品主要用于测量各类光纤、光缆的长度、损耗、接续质量等参数；能够迅速对线光纤链路中的事件点、故障点准确定位，可广泛应用于光纤通信系统的工程施工、维护测试及抢修；光纤光缆的研制与生产测量等。
业内最简洁直观的操作模式
JW3302B系列OTDR具有全球业内最简洁的操作界面，风格简易直观，优化的界面只有6个操作菜单，操作非常简单，无需经过专业的培训即可轻松掌握使用方法；业内同类产品中，独有的按键加触摸屏双重操作模式，极大地方便了用户的使用。
独立、便捷的一键式分析功能
JW3302B系列 OTDR提供了独立的曲线分析快捷键，能够快速准确地查找出测试曲线中的事件点或故障点及其位置信息，并以事件表的形式列出线路中所有的事件信息，这对线路维护人员非常有用，既提高测试效率，又无需了解烦琐的背景知识。
自动线路有光告警功能
当OTDR在测试光纤链路时，如果光纤中有通信光信号，会造成测试结果不准确，甚至会对仪器的光接收器件造成损坏。JW3302B OTDR具有对被测光纤中的通信光信号自动监测功能，一旦监测有光信号接入仪器将告警提示，可为仪器提供最快、最及时的保护。
大功率可视红光故障定位功能
JW3302B OTDR内置大功率可视红光故障定位功能可以非常方便、直观地发现短距离光纤链路中断点或大的损耗点位置，与OTDR功能结合，实现对链路测试的无缝监测，以便维护人员及时采取措施，节省时间。
方便更换的万能光接口设计
JW3302B OTDR配备的万能光输出接口，更换方便，容易清洁，可实现FC、SC、ST等多种接口的测试。
高效灵活的仿真软件
独有的列表式仿真文件管理模式，智能化的仿真软件可对仪器保存的数据进行分析、编辑及导出，并可方便、快捷的生成完整、专业的OTDR报告。
典型应用
JW3302B外观新颖亮丽、携带方便，专门针对国内用户设计的操作界面风格简易直观，按键加触摸屏双重操作模式，极大地简化了用户的使用，独立的一键式分析，可快速获得测试结果，极高的测试指标可满足你的各种使用需求，大容量锂电池，适合长期野外施工应用。
无论是在光纤网络建设的安装施工，还是后续快速、高效的维护和故障排查测试，以及科研、教学中，本产品均可以提供最高性能的解决方案！
光纤到户的广泛应用
光纤到户（Fiber To The
Home，FTTH）是直接把光纤接到用户家中，它的不但提供了更大的带宽，而且增强了网络对数据格式、速率、波长和协议的透明性，放宽了对环境条件和供电等的要求，简化了安装和维护工作。
据新华社电自2013年4月1日起，在公用电信网已实现光纤传输的县级及以上城区，新建住宅区和住宅建筑的通信设施应采用光纤到户方式建设，光纤到户通信设施未按要求验收或者验收不合格的，不得接入公用电信网。
光纤到户 FTTH的优势主要是有5点：
➢ 它是无源网络，从局端到用户，中间基本上可以做到无源；
➢ 它的带宽是比较宽的，长距离正好符合运营商的大规模运用方式；
➢ 因为它是在光纤上承载的业务，所以并没有什么问题；
➢ 由于它的带宽比较宽，支持的协议比较灵活；
➢ 随着技术的发展，包括点对点、1.25G和FTTH的方式都制定了比较完善的功能。
JW3302B OTDR是光纤接入网及FTTx的理想的测试仪器，内置有独特的PON网络测试功能，能够透过光分路器，凭借其超短的事件盲区及极高的测距分辨率，可以实现对PON网络各分支的精确测试。
技术指标
|
仪表型号 |
JW3302B |
|
动态范围(dB) |
28/30 |
|
光纤类型 |
单模 |
|
波长 (±20nm) |
1310/1550 |
|
事件盲区 |
1.5m |
|
衰减盲区 |
10m |
|
显示屏类型 |
3.5英寸 彩色LCD、触摸屏操作 |
|
光接口 |
FC/UPC (可互换SC, ST) |
|
测试范围 |
500m、1km、2km、4km、8km、16km、32km、64km、128km、256km |
|
脉宽 |
10ns、30ns、50ns、100ns、275ns500ns、1000ns、5000ns、10000ns |
|
测距精度 |
±(1m+取样间隔+0.005%×距离) |
|
衰减测量精度 |
±0.05 dB/dB |
|
反射测量精度 |
±5dB |
|
数据存储 |
≥1000条 |
|
测试曲线通信接口 |
USB |
|
可视红光光源 |
|
|
输出功率 |
≥2mW |
|
测试距离 |
≥5km |
|
环境适应性 |
|
|
供电方式 |
AC/DC适配器：交流：100V～240V（1.8A），50/60Hz |
|
直流： |
19V±1V（2A）内部锂离子电池组：8.4V，4400mAh电池 |
|
工作时间 |
≥ 10小时 |
|
工作温度 |
-5℃ ～ 50℃ |
|
保存温度 |
-20℃ ～ 70℃ |
|
相对湿度 |
0 ～ 95％ |
|
无结露重量 |
≤ 1kg |
|
体积 |
208mm × 110mm × 56mm |
|
光接口 |
FC/PC(可互换SC) |
|
测量时间 |
15s、30s、1min、2min、3min |
|
衰减盲区 |
18m |
|
事件盲区 |
5m |
|
衰减测量精度 |
±0.05 dB/ dB |
|
反射测量精度 |
±4 dB |
|
数据存储 |
1000条测试曲线 |
|
通信接口 |
RS-232/USB |
|
供电方式 双路供电： |
NiMH充电电池/ AC适配器 |
|
工作温度 |
0℃ ~ 50℃ |
|
保存温度 |
-20℃ ~ 70℃ |
|
相对湿度 |
0~95％无结露 |
|
重 量 |
≤ 1kg |
|
体积 |
208mm × 110mm × 56mm |
注：○1.环境温度23℃±2℃，最大测试脉冲宽度，平均次数大于500；
○2.盲区测试模式(量程500m、脉宽10ns、)，光纤端面反射损耗≥40dB，典型值；
○3.低亮度、不测试。
配置清单：
1.OTDR主机-----------------------------1台
2.说明书------------------------------------------1本
3.AC/DC电源适配器--------------------------1个
4.便携式仪器背包（含背--------------------1个
5.合格证------------------------------------------1个
6.U盘（内含模拟分析软件）---------------1个
7.电源线------------------------------------------1条
8.触摸笔------------------------------------------1支
